ステレオサウンド グランプリ2012 ベストバイコンポーネント受賞

インテグレーテッドアンプもテクニカルブレーンがつくるとこうなります。テクニカルブレーンがなにより重視したのは、超微小レベルの再現能力と大音量まで対応するリニアリティ。アンプ内部のモジュレーションに起因する《音のにじみ》も排除しました。

そのため、音質阻害要因であるパワートランジスターのエミッタ抵抗を取り去り、プロテクションリレーをなど回路内の接点を撤廃。電源部も徹底強化しています。

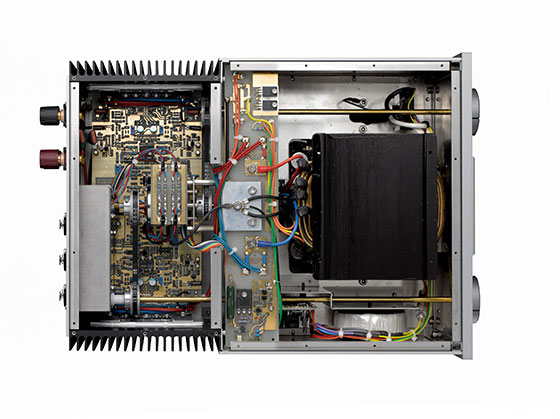

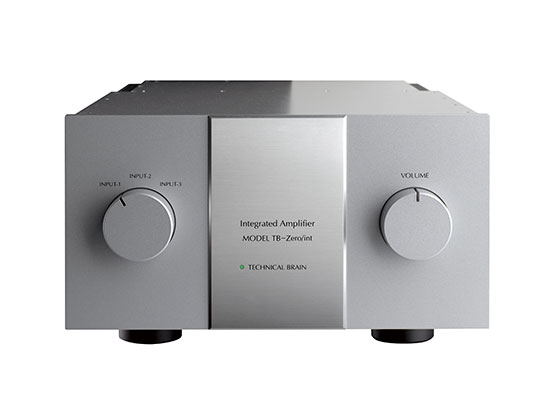

さらにインテグレーテッドアンプでは不可欠な入力セレクタースイッチは入力端子の直近に配置、ボリュウムも左右回路基板の中央に置き、パネル面のツマミからベルト駆動で操作する遠隔操作機構を開発。配線経路の短縮最適化を達成しました。

限りなく高純度な、一体型ならではの最高音質をお楽しみください。

Product Features

完全ＤＣ・完全フルバランス方式のステレオ・プリメインアンプ
ＴＢ-Ｚｅｒｏ/ｉｎｔは、既に商品化されている当社のアンプ（ＴＢＰ・ＴＢＣ・ＴＥＱシリーズ）の開発・改良において得られたノウハウの全てを投入し、開発が行われた、完全ＤＣ・完全フルバランス方式のステレオ・プリメインアンプです。

当社のアンプは全て、モジュレーションの低減と抑圧因子の排除を基本的なコンセプトとして設計され、ナチュラル＆クリアー・ストレスフリーな音質を実現しています。当然ＴＢ－Ｚｅｒｏ/ｉｎｔも、この基本コンセプトに基づいて設計されており、音質的にも従来の当社アンプに肉薄する音質を目標としつつ、現実的な使用状態（実使用時の音量・設置場所等）を考慮した外形寸法・入力感度等を検討し、かつプリメインアンプ方式の持つ優位性を意識した設計が行われました。





■特徴

1.　前段・ドライブ回路
ＴＢＰシリーズのドライブ回路に準ずる、完全ＤＣフルバランス回路を、プリメインアンプ用にモディファイした新開発回路を採用。
シングルプッシュプルＢＴＬエミッタ抵抗レス出力段・・・当社のＴＢＰシリーズにも使用され高い評価を得ている、エミッタ抵抗レス出力段回路をシングルプッシュプル方式で採用。

2.　超強力電源回路搭載
100Ｗ+100Ｗ（8Ω）のアンプの電源回路としては異常とも言える巨大な電源トランス（1ＫＶＡ約17Ｋｇ）と68,000[μＦ]の大容量電解コンデンサ採用により、プリメインアンプとは思えない瞬発力・エネルギー感にあふれ、かつ軽快な音質を獲得。

3.　低価格化の実現
そして、より多くの方々に、Ｚｅｒｏの音をお楽しみ頂けるよう、従来のＺｅｒｏシリーズの価格に比して大幅な低価格の設定を行っています。








Specifications

最大出力：　　100[Ｗ]+100[Ｗ]　8[Ω]
　　　　　　 200[Ｗ]+200[Ｗ]　4[Ω]　（ＭＵＳＩＣ　ＳＯＵＲＣＥ）・・・注1　
　　　　　　 100[Ｗ]+100[Ｗ]　2[Ω]　（ＭＵＳＩＣ　＆　ＰＥＡＫ　ＰＵＬＳＥ）・・・注2

入力段回路形式：ＦＥＴ入力・完全フルバランス方式

出力段回路形式：バイポーラトランジスタ（シングルプッシュプル）
　　　　　　　　エミッタ抵抗レス・ＢＴＬ回路方式

周波数特性：　ＤＣ～500[ＫＨＺ]　±0.2[db] 　at 　1Ｗ/8[Ω]

歪率特性：　0.02％以下（20Ｈｚ～20ＫＨｚ　定格出力/8[Ω]抵抗負荷）

プロテクション回路：ＤＣ出力検出、過電流・過負荷検出（オーバーロード）
　　　　　　　　　　高速・電源シャント方式

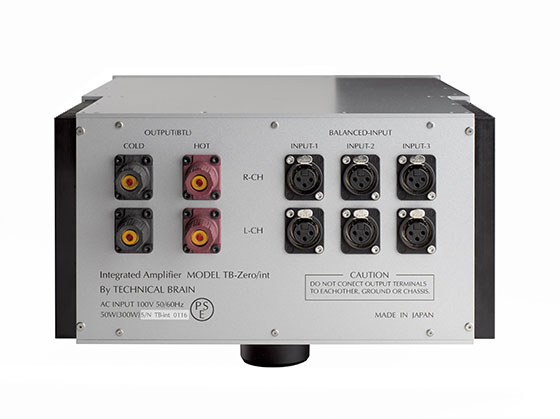

入力：　　　　　　バランス入力　3系統（アダプタ使用によりアンバランス入力可）　　　　　　　　　　　　　　　　　　
ＬＩＮＥ-1、ＬＩＮＥ-2、ＬＩＮＥ-3

ゲイン・入力感度：24[ｄｂ]　約1.8[Ｖｒｍｓ]　 8Ω/100[Ｗ]　・・・注3

出力：　　　　　　スピーカーターミナル　Ｒ・Ｌ各1系統

外形寸法・重量：　310（Ｗ）・195（Ｈ）・430（Ｄ）　約28[Ｋｇ]


注1. 電気的性能においては4[Ω]負荷で連続200[Ｗ]を出力可能な能力を有していますが、本体を小型化するために放熱器体積を最少としているため、測定用信号入力等による長時間の連続最大出力4[Ω]　200[Ｗ]には対応していません。

注2. 4[Ω]以下の負荷に対しては,終段出力トランジスタの保護のため大出力時（過大電流検出時）には、プロテクション回路が動作し電源ＯＦＦ状態になります。

注3. 一般的なプリメインアンプと比較し、ゲインが低く設計されていますが、一般的なＣＤプレーヤ・ＤＡコンバータの出力レベルが2[Ｖｒｍｓ]程度である事および実使用時の音量レベルを考慮した事によるものです。
  ※仕様は予告なく変更する場合がございます。あらかじめご了承ください 。
